Le système de structure en acier présente tous les avantages suivants : légèreté, facilité d’installation, cycle de construction court, excellente performance sismique, récupération rapide des investissements et faible pollution environnementale. Les éléments de construction en acier sont préfabriqués et peuvent être assemblés directement sur le site de construction.

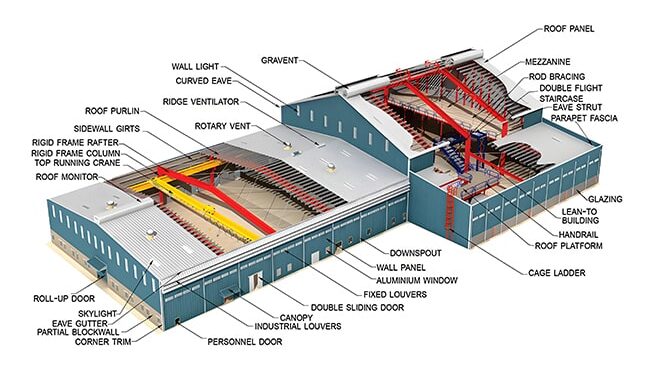

Présentation des éléments de construction en acier

Cadre primaire

La charpente primaire est composée de poutres de toit et de colonnes en acier qui forment un squelette. Elle détermine le type et la taille du bâtiment à structure métallique. La charpente métallique primaire joue un rôle important, puisqu’elle reprend toutes les charges sur le toit et le mur, et peut également résister aux intempéries extérieures telles que les vents violents, la pluie et la neige, ainsi qu’aux effets des tremblements de terre.

Portée unique: Un portique à travée unique soutenu par une poutre à chaque extrémité et un cadre en acier avec deux points d’appui dans la direction transversale. La distance entre les points d’appui est appelée la portée,
Le principal avantage de la travée unique est qu’il n’y a pas d’espace de recouvrement pour les colonnes internes. La largeur d’une charpente métallique à une seule portée peut atteindre 60 mètres en utilisant des colonnes coniques ou droites.
Les portiques à travée unique sont utilisés dans les églises, les immeubles de bureaux, les garages, les hangars et les bâtiments sportifs.

Multi-paliers: Elle est similaire à une structure à portique à portée unique. Il possède plus de deux points d’appui dans le sens horizontal. Les bâtiments en acier à travées multiples utilisent des poutres et des colonnes comme fonctions de support. Il augmente la surface active du bâtiment préfabriqué à structure métallique car il utilise des colonnes de soutien internes pour améliorer la résistance.

Les cadres en acier de type poutre en I sont les plus couramment utilisés. Les colonnes et les poutres de toit en acier peuvent être des poutres en I laminées à chaud ou soudées. Les colonnes et les poutres en acier sont divisées en structures équilatérales et coniques, qui doivent être conçues en fonction de la largeur de l’ensemble du bâtiment et de la charge qu’il supporte.

Structure secondaire

Les structures secondaires servent à assister la structure primaire et jouent un rôle stabilisateur.
Les structures secondaires comprennent les contreventements horizontaux des toits, les contreventements des murs, les poutres d’ancrage, les pannes de toit, les glissières de mur et les structures secondaires en acier formé à froid, comme l’acier rond, l’acier angulaire, le tube rond, l’acier en forme de C ou de Z.
Poutre de liaison: C’est l’entretoise qui relie horizontalement le poteau en acier et la colonne en acier. Il est soudé par des tubes en acier. Il sert à résister à la force longitudinale au sommet de la colonne.
La poutre de liaison est utilisée pour transmettre la force axiale (telle que la charge du vent ou la force de freinage longitudinale de la grue), combinée avec les contreventements horizontaux transversaux et les contreventements muraux transversaux pour former un système de contreventement longitudinal stable ; augmenter la stabilité latérale des éléments de poutre et de colonne.
Contreventement horizontal du toit et contreventement des murs :
La charge du toit a été transférée des contreventements du toit aux contreventements des murs et s’est déplacée vers les fondations. Ils servent à stabiliser le cadre primaire en acier.

Pannes, poutres murales: Elle est composée d’acier en forme de C ou de Z formé à froid. Il est perpendiculaire aux colonnes d’acier et aux poutres de toit. Il sert à fixer les panneaux de toiture et les panneaux muraux. Il stabilise également le cadre primaire en acier.

Travaillant principalement avec des systèmes d’ossature secondaire en acier, il fournit toute la résistance nécessaire pour que le bâtiment à structure métallique soit conforme au code et à l’usage auquel il est destiné. Sous pression, l’acier peut se plier au lieu de se briser.

Fixation pour bâtiment en acier

Tous les composants en acier sont préfabriqués en usine, puis livrés sur le site pour être installés. L’installation du bâtiment à structure en acier est rapide et simple, et des boulons relient tous les composants.
Boulon de structure en acier : Le boulon à haute résistance. Les performances de fixation sont meilleures ; il est utilisé pour les structures en acier et joue un rôle de fixation. En général, pour la construction de structures en acier, les boulons requis pour les structures en acier sont tous de qualité 8.8 et 10.9.
Vis autotaraudeuses : Les fixations rapides sont fabriquées en acier avec la surface galvanisée. Elles sont principalement utilisées pour fixer les panneaux de toiture et de mur, y compris les plaques d’acier coloré et le panneau sandwich.

Accessoires pour bâtiments en acier

Y compris les fenêtres en alliage d’aluminium, les volets roulants, les portes coulissantes, les portes de maison, les ventilateurs et autres.
